Divisor de potencia para VHF por Víctor LU9DZY

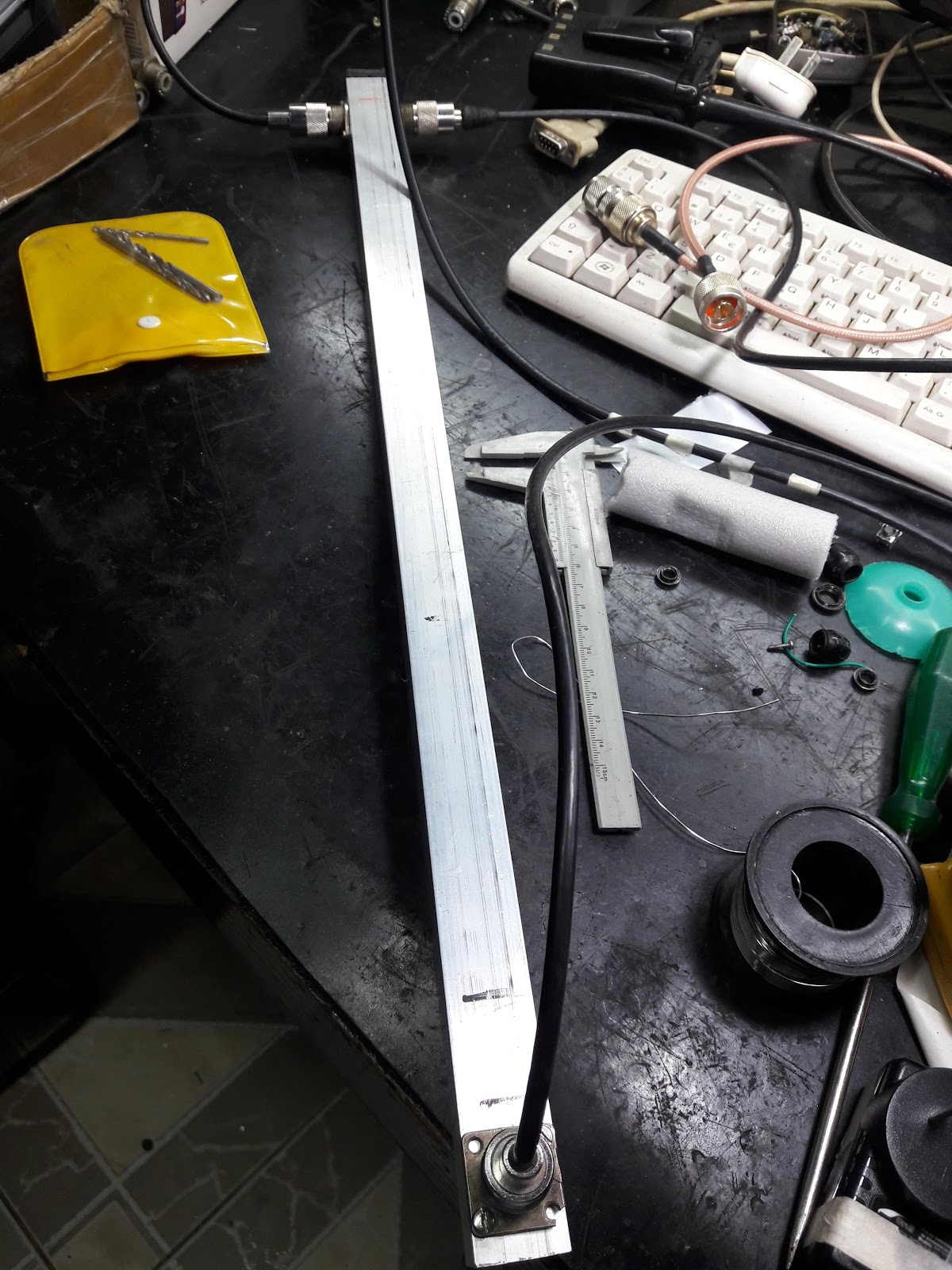

El divisor en  las pruebas de pérdidas y atenuación



Este divisor de potencia o enfasador, se comenzó a ensayar para la repetidora del club en 145,390 Mhz.
Basicamente consiste en una línea de 1/4 de onda para la frecuencia requerida.
En este caso la línea se forma con un tubo de sección cuadrada de aluminio para el exterior y un tubo de cobre para el interior.

Diseño básico del enfasador


Estructura del divisor



Es importante respetar la relación entre esta medidas, porque determinan la impedancia de la línea, que debe ser de 50 ohm.
Una herramienta de gran ayuda, es un soft llamado " AppCad", gratuito,se descarga de:
http://www.hp.woodshot.com/

Una de las pantallas del programa AppCad

Introduciendo el dato de la frecuencia de trabajo, nos indicará las medidas de la construcción, pudiendo adaptar los materiales que tenemos disponibles.
Cómo referencia, para VHF el tubo interior tiene una longitud de 520mm, y para UHF de 166 mm.
El tubo exterior se deja un poco más largo para acomodar los conectores y poder colocar algún tipo de tapa para que no entre la humedad, fundamental en caso de quedar a la intemperie.




Actualmente este divisor está en funcionamiento en el transmisor de la repetidora, alimentando a dos antenas.
